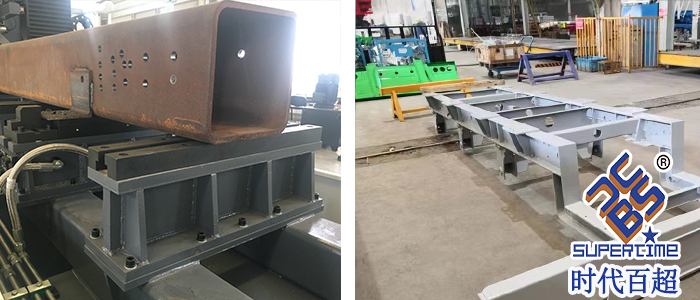

数控对头钻床主要用于大型车梁、工程机械中对称性工件两侧孔的钻削加工,也可用于钢结构、钢轨、铁塔等行业型钢工件的加工。可以钻通孔、盲孔、阶梯孔、孔端倒角等。
DZ0613数控对头钻床技术参数 | ||
参 数 名 称 | 项目 | 参数值 |
加工 范围 |
长×宽 | 13000*600mm |
钻削动力头 | 数量 | 2个 |
主轴锥孔 | BT40 | |
钻孔直径 | Φ40mm | |
主轴转速 | 4500r/min | |
主轴鼻端到工件基准距离 | 定制 | |
电气系统 | 数控系统 | 西门子 |
以上参数仅供参考,具体以技术方案为准,支持不同规格定制服务 |

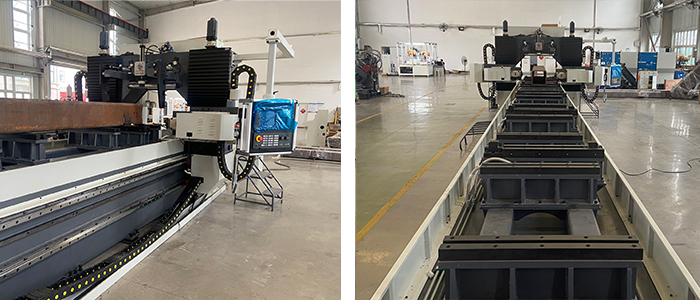

1. 数控对头钻床为龙门移动式数控机床,由床身、纵向滑鞍(X轴滑鞍)、龙门、竖直滑鞍(上下滑
鞍)、动力头组、刀库、电气控制系统、排屑冷却系统、自动润滑系统等组成。
2.床身为焊接钢结构,经过时效热处理去应力使整体结构稳定;床身两侧安装有滚珠导轨副,安装有
纵向滑鞍,用于支撑龙门。
3.龙门为钢板焊接箱体式结构,经过时效热处理去应力使整体结构稳定;龙门立柱前侧面安装有四条
滚珠导轨副,每两条导轨支撑一套竖直滑鞍,由伺服电机驱动滚珠丝杠副实现Y轴定位。
4.每套竖直滑鞍前侧面安装有滚珠导轨副,支撑安装动力头滑鞍(Z轴),动力头滑鞍配一套伺服电机
-滚珠丝杠副驱动机构,实现加工时数控进给。
5.动力头采用BT40钻削主轴箱,由大功率主轴电机经同步带驱动,无级调速,转速范围广;动力头配
有打刀缸,通过动力头附近的按钮轻松装卸刀柄,提高操作效率,降低工人劳动强度。
