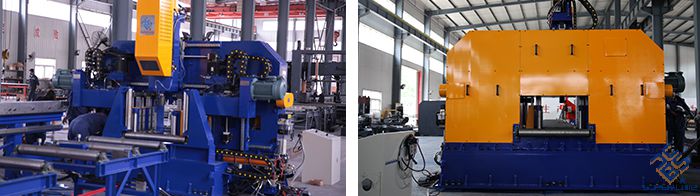

SWZA钢结构三维数控钻床
钢结构三维数控钻床为高速数控钻床用于H型钢、槽钢、方管的钻孔和划线加工，广泛用于建筑、桥梁、塔桅和网架等行业，具有精度高、操作方便等特点，是钢结构制造业中的高效数控钻床。
订购热线：0531-88735188

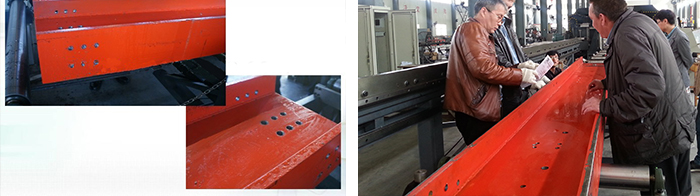

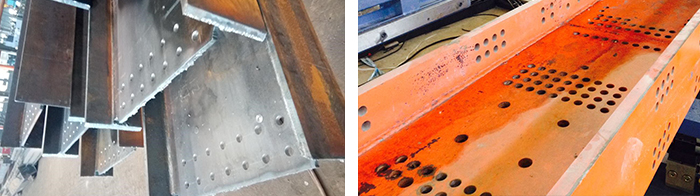

产品加工工件
产品技术参数
| SWZA钢结构三维数控钻床技术参数 | ||||||
| 型号 | SWZ700/3A | SWZ10070/3A | SWZ12580/3A | |||
| 型钢 工件 参数 |
宽度范围 | 150-700mm | 150-1000mm | 150-1250mm | ||
| 高度范围 | 80-400mm | 80-700mm | 80-800mm | |||
| 原材料长度 | 12 m（可根据要求定制） | |||||
| 最大送料重量 | 10 T | 10 T | 10 T | |||
| 主轴 | 钻孔直径 | φ5-φ36 mm | ||||
| 主轴转速 | 100-3000 r/min | |||||
| 主轴型号 | BT40 (可转换为M4) | |||||
| 动力头数量 | 3个 | |||||
| 轴向进给速度 | 20-300 mm/min | |||||
| 电机功率 | 3×7.5 kW | 3×11 kW | 3×11 kW | |||
| 主 机（长x宽x高） | 约3.6×1.5×2.5 m | 约5.5×1.6×3.8 m | 约5.6×1.6×3.4 m | |||
| 以上参数仅供参考，具体以技术方案为准 | ||||||

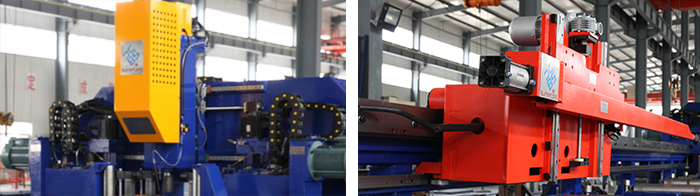

产品优势
1.采用刚性箱体式龙门结构，使受力节点为箱体间的面联接，从而提高钻床的精度和稳定性。
2.床身、龙门、动力头箱体均由钢板焊接而成，其截面均为方箱形，经过受力分析，其关键部分进行
加强处理，焊接后进行时效处理，从而大大提高部件稳定性。
3.分体式数控小车，双向减速机消除正反向间隙，定位精准，自动加紧送料。
4.动力头采用类似于镗铣床的方形滑枕结构，刚性好，稳定性强；主轴采用进口高速精密主轴，转速
可达到3000r/min。进给方式采用伺服进给，钻孔过程更加平稳，且可实现在型钢上划线功能。
5.导轨副采用进口的优质滚柱导轨，承载力高，抗偏载性强。
6.设有腹板及翼板检测装置，可有效检测工件变形，并由数控系统进行补偿，进一步提高设备加工精度。
